HCON-濃鹽水高倍濃縮系統

? 含鹽廢水濃縮方案概述

	原理	方法	濃縮倍率	能耗及運行成本
熱法	以”蒸發-冷卻“ 結晶為主	? MVR ? 鹵水結晶	高，可超過溶解度使質析出	耗能極大，濃縮過程中需要使溶劑汽化，能量主要消耗在”液相-氣相“相變熱上
冷法	以膜法濃縮為主	? DTRO膜濃縮 ? STRO膜濃縮 ? 中空纖維管式膜濃縮 ? HPRO膜濃縮 ? 。。。	相對略低，最大可接近但不超過溶解度	能耗低，能量直接用于克服鹽溶液滲透壓和膜間阻力及管道阻力做功，使溶劑分離

★ 理想解決方案：冷熱結合，取長補短。在冷法膜濃縮上用更低的能耗實現更高的濃縮比，用熱法實現最終的濃縮分離。

膜法高倍濃縮：

? 基于半滲透原理和壓力驅動膜分離技術

? 膜法對高含鹽水進行超高倍再濃縮達到濃鹽水減量目的

? 意義：

? 降低后續熱法蒸發結晶設備投資成本

? 減量=節能


? 瑜科膜法高倍濃縮工藝與反滲透濃縮工藝對比

	傳統反滲透膜濃縮工藝	瑜科膜法高倍濃縮工藝

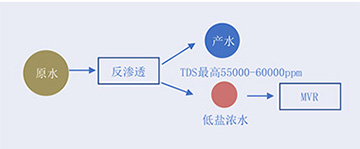

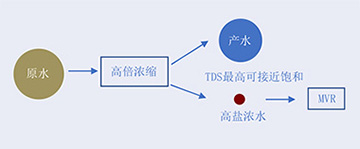

原理	傳統反滲透濃縮后，后端直接采用熱法蒸發結晶，蒸發結 晶設備處理量大，投資成本高，處理成本高。	高濃縮倍率：濃水可接近飽和濃度。大大減少了后續熱法蒸發工藝處理量。
方法
性能比較	◆ 基于滲透壓原理，濃水TDS越高，需要的工作壓力就越大，對設備的壓力等級要求高，耗能也高；	√ 低壓運行：采用循環錯流的工作模式，對管路進行了流體優 化，壓力低于7Mpa；
	◆ 高濃縮倍率，會造成膜容易污染、堵塞。	√ 高效率膜組件：配備瑜科獨有專利的膜技術，瑜科高倍濃縮膜具有抗污染，通量大等特點。
	◆ 小系統不配能量回收機，運行能耗高 ◆ 大中系統配能量回收機，投資成本高	√ 投資及運行成本低：配備瑜科獨家專利的SPX能量回收系統，性能指標和性價比均優于進口品牌，運行噸耗低；

? 瑜科膜法高倍濃縮解決方案


? 進水高含鹽

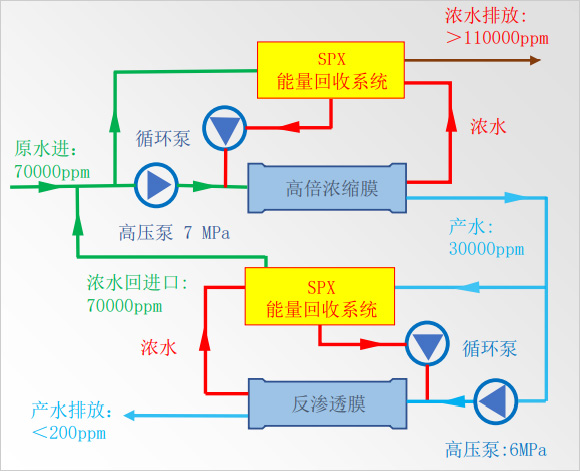

? 高倍濃縮膜組件+SPX能量回收系統+反滲透膜系統

? 目標：產水回用，濃水接近飽和減少后續蒸發結晶量

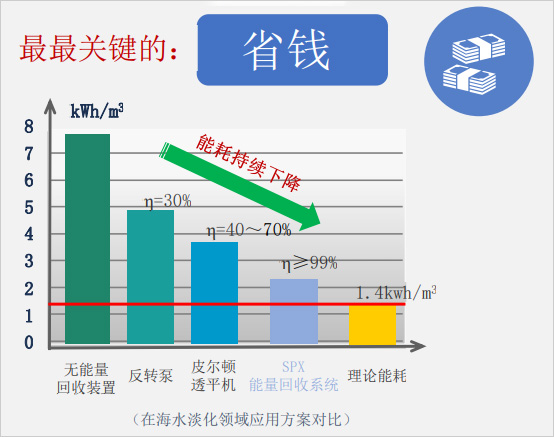

? 瑜科膜法高倍濃縮產品介紹:SPX能量回收系統

? 理念新


? 處理范圍大：適用于 TDS：2000ppm~70000ppm，用途涵蓋

? 苦咸水

? 海水淡化

? 各個濃度的工業含鹽廢水

? 濃水的進一步濃縮，實現濃水減量化

? 智能化

采用周期性循環工作的模式，通過調節時間周期就可以實現對產水水質、產水率、系統壓力的綜合調節

? 應用領域廣

可根據需求自行調節產水的濃度和產水量，組合簡單自由靈活，不需要特殊定制即可滿足絕大多數應用場景。

? 適配全面解決方案

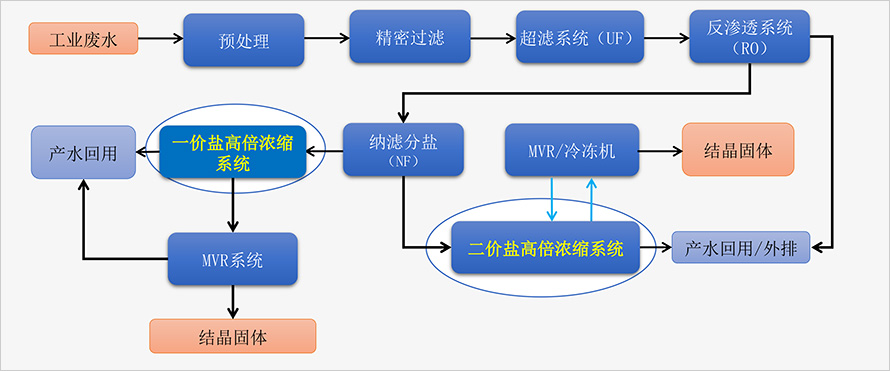

配合瑜科高鹽廢水分質鹽技術和全膜法高倍濃縮技術形成工業含鹽廢水處理及鹽湖提鋰完整工藝包。


? 瑜科膜法高倍濃縮產品介紹:高倍濃縮膜


高倍濃縮膜基本參數：

規格尺寸：主要有8040和4040兩種；

壓力等級：7 Mpa；

高倍濃縮膜標準化的規格尺寸，可以廣泛適用于市面上相對應壓力的膜殼，高倍濃縮膜規格尺寸和壓力等級的通用性，使得高倍濃縮膜可以更加方便推廣與使用。

膜性能參數對比
參數	高倍濃縮膜（HCON）	RO	DTRO	ED
材質	改性聚酰胺	聚酰胺	聚酰胺	聚苯乙烯/季胺基團
流道	0.6-0.9 mm	0.6-0.9 mm	3 mm	1-2 mm
膜面積	34-37㎡	34-37㎡	9.4㎡	200-400㎡
膜形式	卷式膜	卷式膜	卷式膜	平板式
耐COD含量	≦1000ppm	≦100ppm	≦5000ppm	≦1000ppm
pH適用范圍	3-12	3-12	3-12	1-13

? 高倍濃縮膜技術對比

	DTRO	STRO	中空纖維管式	瑜科高倍濃縮膜
原理

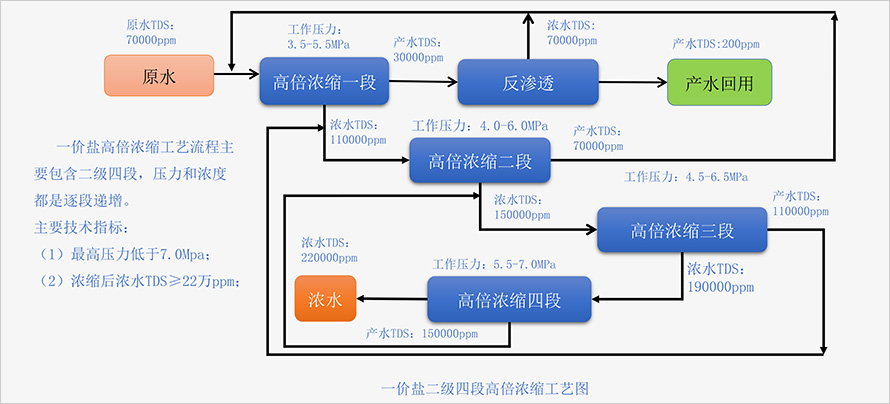

方法	? 主要部件有碟片式反滲透膜片、導流盤、O型密封圈、中心拉桿和膜殼，由于每個導流盤上都有密封圈，每次檢修需要把DTRO膜柱拆開，檢查每個密封圈，整體工作量很大，增加了后期維護的工作量，加大了維護的勞動強度； ? 且由于結構復雜，易損件較多，導致易損壞。	? 卷式膜，其工作原理仍然是高壓泵克服高含鹽水的滲透壓將進水分為純凈水從中心產水管匯集后于組件端頭的產水口排出、未透過膜的濃水從濃水口排出。 ? 壓力等級高，需要單獨配備能量回收機，設備投資成本高，運營成本高，立式安裝方式占地面積大，維護麻煩。	? 設備壓力等級高，造價高昂，每一段產水端需要配備普通的反滲透，設備總體投資成本高，運營成本高，占地面積大，維護麻煩。	? 采用循環錯流的工作模式，次高壓完成超高壓工作，原理先進、能耗低（單段噸水電耗低于 3.5 kwh） ? 膜法高倍濃縮具有濃縮比可調的特性，采用兩級多段的組合方式，可以靈活采用不同段數的組合方式達到所需要的濃縮比， ? 結構簡單，通用性高，效率高，無堵塞
處理范圍	12萬ppm	12萬ppm	20萬ppm	多段可濃縮到 22萬ppm。

工藝對比
參數		瑜科膜法高倍濃縮	HPRO	DTRO	STRO	中空纖維管	MVR	三效蒸發
操作壓力/Mpa		7	12	12	12	7	0.1-0.2	0.1-0.2
進水鹽度/%(NaCl)		7	7	7	7	7	7	7
濃縮鹽度/%(NaCl)		12（單段）	12（最高）	12（最高）	12（最高）	12（單段）	飽和濃度	飽和濃度
能耗	電耗（kwh/m3）	≤ 3.5（單段）	9-10	12-15	12-15	12-15（單段）	80-100	100-150
工藝對比	工藝復雜程度	簡短，易操作	簡短，易操作	復雜	復雜	復雜	復雜	復雜
	濃縮倍率	高	低	低	低	高	高	高
	產水TDS	<100 mg/L	2000~ 3000 mg/L	2000~ 3000 mg/L	2000~ 3000 mg/L	<100 mg/L	<100 mg/L	<100 mg/L
